Surface See – Prüfsystem für Oberflächendefekte mittels Bildverarbeitung

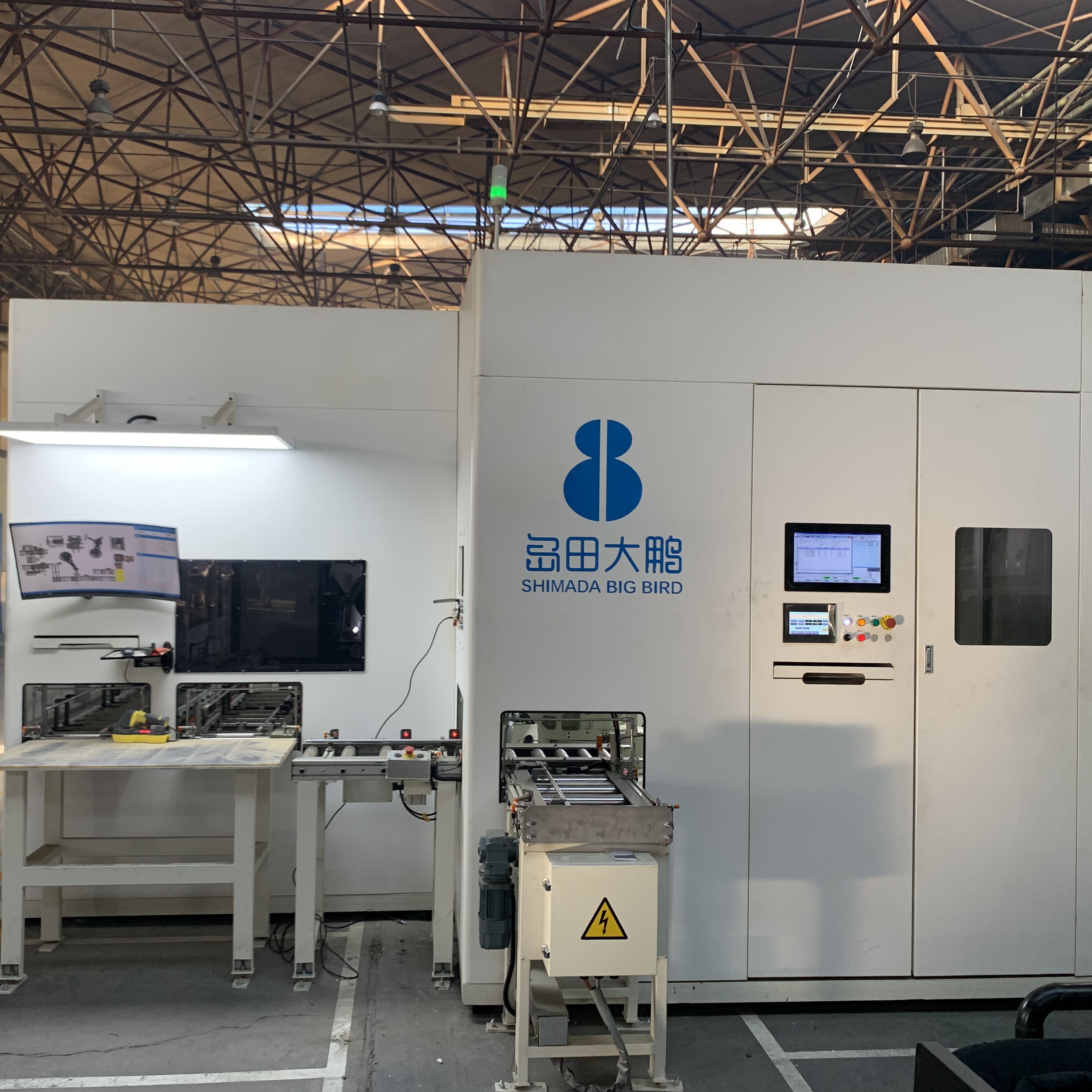

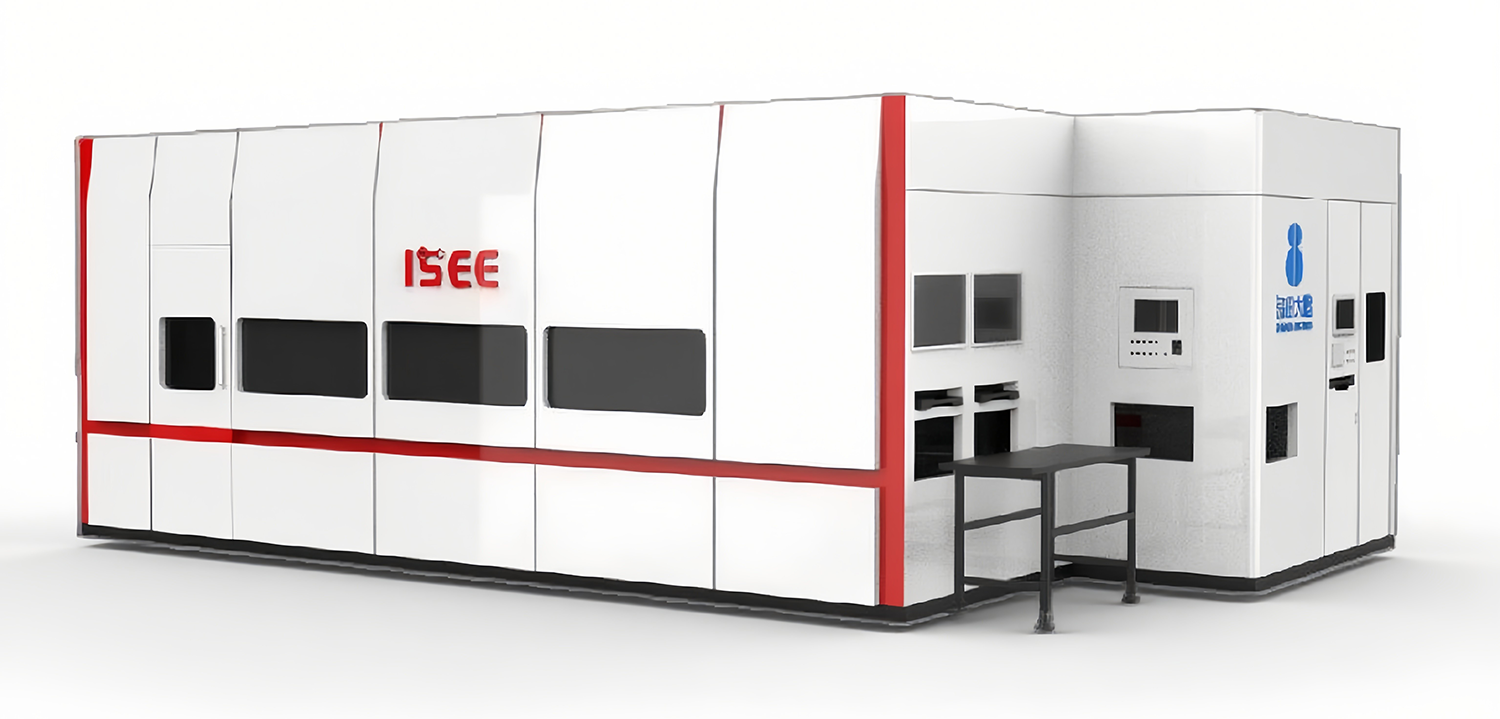

Dieses Beispiel für ein Vision-Inspektionssystem zur Fehlererkennung an Zylinderköpfen
Produktionszyklus: 36 s (anpassbar je nach Werkstück)
Industrielle Kameras: 5–25 MP (48 Einheiten)

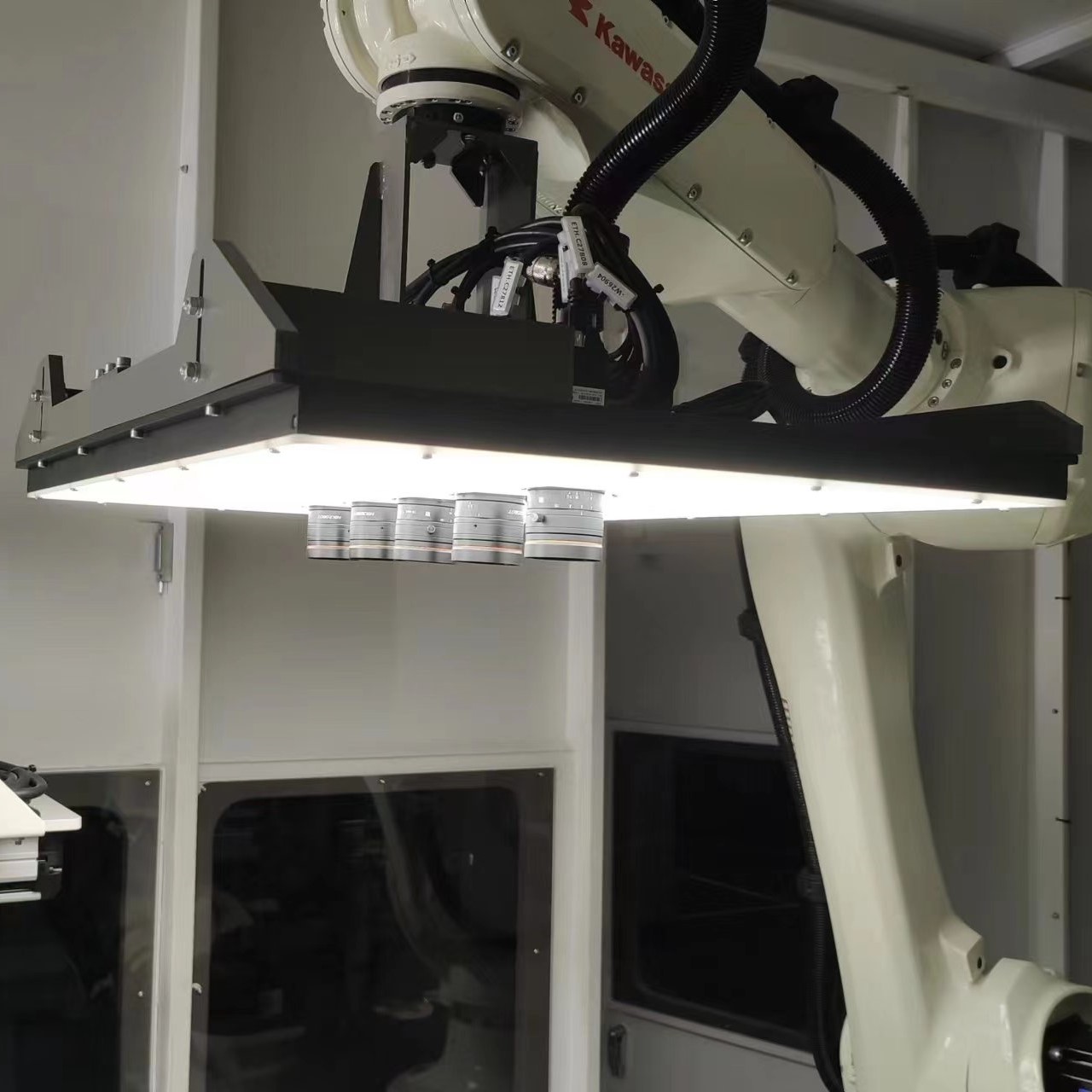

Beleuchtung: Oberflächenlicht, kombinierte Streifenbeleuchtung
Steuerungssystem: Industrie-PC, PLC
Laser-Profilometer: Messgenauigkeit ±0,1 mm
Beschreibung
Master - Defekt-Erfassungssystem
Dieses Beispiel für ein Vision-Inspektionssystem zur Fehlererkennung an Zylinderköpfen
Technische Spezifikationen
| Spezifikationspunkt | Details |
|---|---|
| Produktionszyklus | 36 s (anpassbar je nach Werkstück) |
| Industriellen Kamera | 5–25 MP (48 Einheiten) |
| Beleuchtung | Oberflächenlicht, kombinierte Streifenbeleuchtung |
| Kontrollsystem | Industrie-PC, PLC |
| Laser-Profilometer | Messgenauigkeit ±0,1 mm |
Hinweis: Die Spezifikationen dienen nur Referenzzwecken. Für weitere Details kontaktieren Sie uns bitte.
Anwendbare Branchen
Nutzfahrzeuge, Personenkraftwagen (einschließlich Fahrzeuge mit erneuerbaren Energien).
Unterstützte Werkstücke
Motorzylinderköpfe.
Gerätebeschreibung
Das System bietet automatische Erkennung, Markierung, Prüfung wesentlicher Abmessungen, Fehlererkennung, Qualifizierungsmarkierung sowie Informationszuordnung/Speicherung für verschiedene Zylinderkopfmodelle. Es ersetzt die traditionelle manuelle Prüfung und verbessert dadurch die Automatisierung, reduziert Arbeitskosten und minimiert Übersehen von Fehlern.

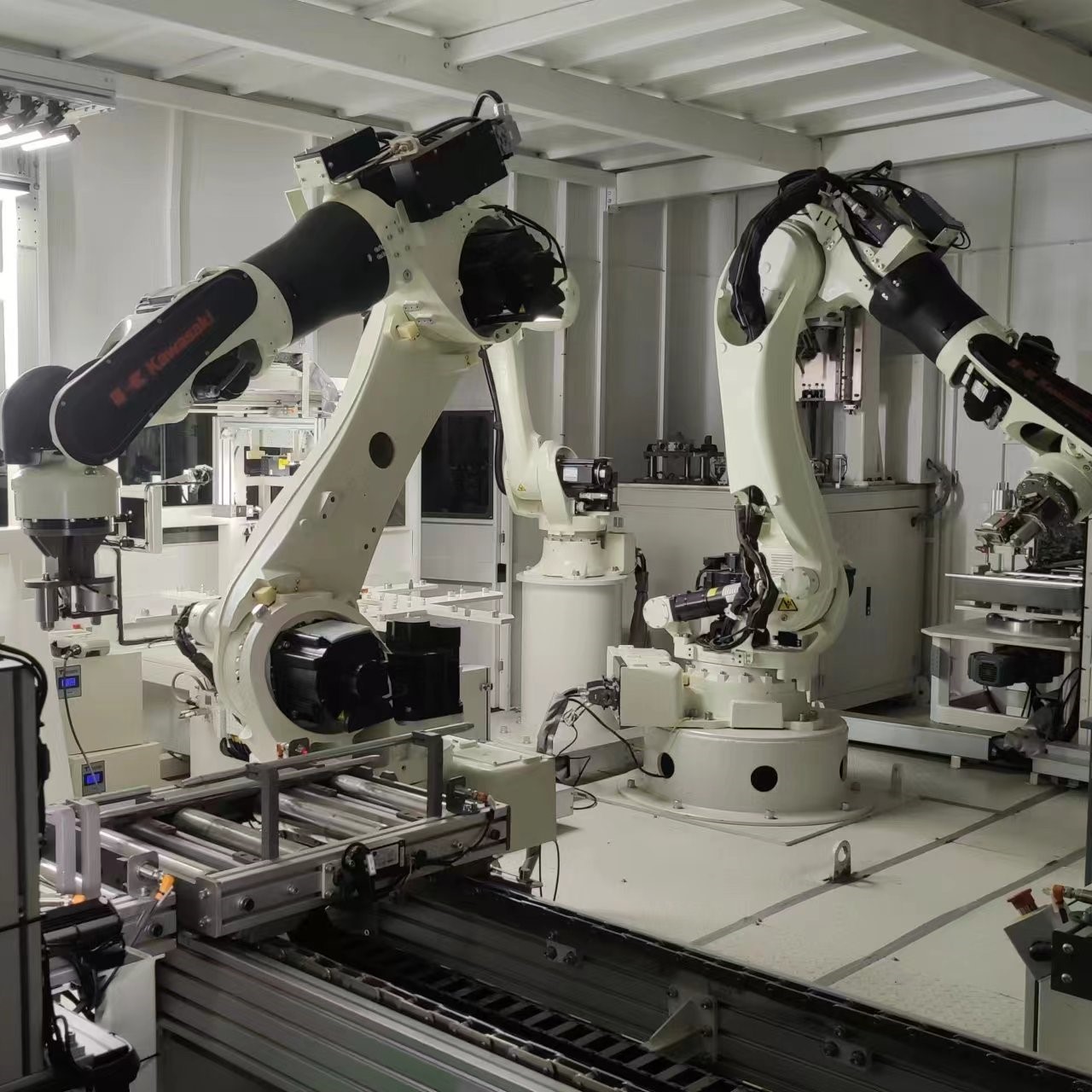

Übersicht über die Prozesse
Entgraten der Brennkammer

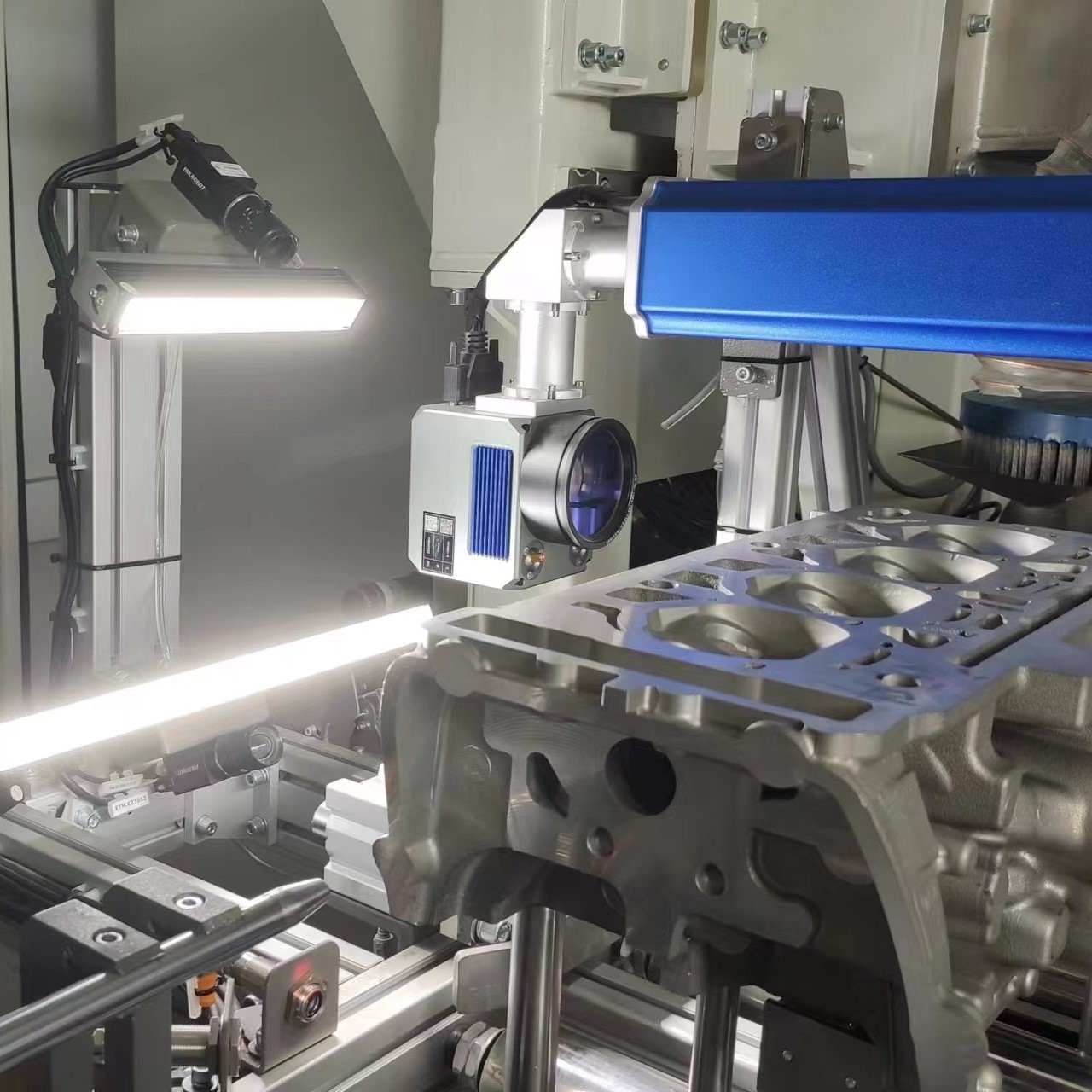

Zylinderkopf-Erkennung & Markierung
Inspektion von Deckel- und Einlassflächen auf Oberflächenfehler
3D-Dimensionalitätsinspektion
Inspektion von Verbrennungskammer- und Abgasflächen auf Oberflächenfehler
Inspektion von Vorder- und Rückseiten auf Oberflächenfehler
Überprüfung der bearbeiteten Abmessungen
Für NG-Fälle:
Manuelle Nachinspektion
Fehlstellenerkennung
Beinhaltet sowohl bearbeitete als auch rohe Oberflächen, einschließlich:
Sandlöcher, Luftlöcher, Sandrückstände
Kernbrüche, Formversatz, Brandflecken
Kollisionen, Kratzer und andere Oberflächenfehler
Abmessungsmessung
Brennkammer-Volumen
Einlass- und Auslasskanal-Volumen (indirekte Messung)
