Система контроля дефектов внутренних стенок отверстий Deep See
Система контроля дефектов внутренних стенок отверстий предназначена для высокоточного обнаружения дефектов, таких как царапины, свищи и вмятины внутри резьбовых отверстий, сквозных и глухих отверстий. Система использует передовые технологии лазерной визуализации и интеллектуальные алгоритмы, обеспечивая надёжный контроль качества в автомобильной промышленности и смежных отраслях.
Описание
Squire – система контроля дефектов внутренней стенки отверстий
Система контроля дефектов внутренних стенок отверстий предназначена для высокоточного обнаружения дефектов, таких как царапины, свищи и вмятины внутри резьбовых отверстий, сквозных и глухих отверстий. Система использует передовые технологии лазерной визуализации и интеллектуальные алгоритмы, обеспечивая надёжный контроль качества в автомобильной промышленности и смежных отраслях.
Ключевые особенности
Возможности осмотра: обнаруживает царапины, поры и дефекты на поверхности стенок.
Применяемые отрасли: автомобилестроение и прецизионная обработка.
Совместимость с деталями: резьбовые отверстия, сквозные отверстия, глухие отверстия и другие прецизионные компоненты.
Минимальный диаметр обнаруживаемого отверстия: φ4 мм.
Точность обнаружения
| Пункт спецификации | Детали |
|---|---|
| Минимально обнаруживаемый дефект | >0,2 мм контур |
| Минимальное разрешение | 0.01 мм |
| Производственная скорость | скорость обнаружения 25–50 мм/с |
| Технология получения изображений | Высокоскоростная лазерная визуализация (с источником красного полупроводникового лазерного света) |
| Система трансмиссии | Роботизированная конструкция с двухосевой сервосистемой |
| Система управления | Промышленный компьютер + ПЛК |
Преимущества

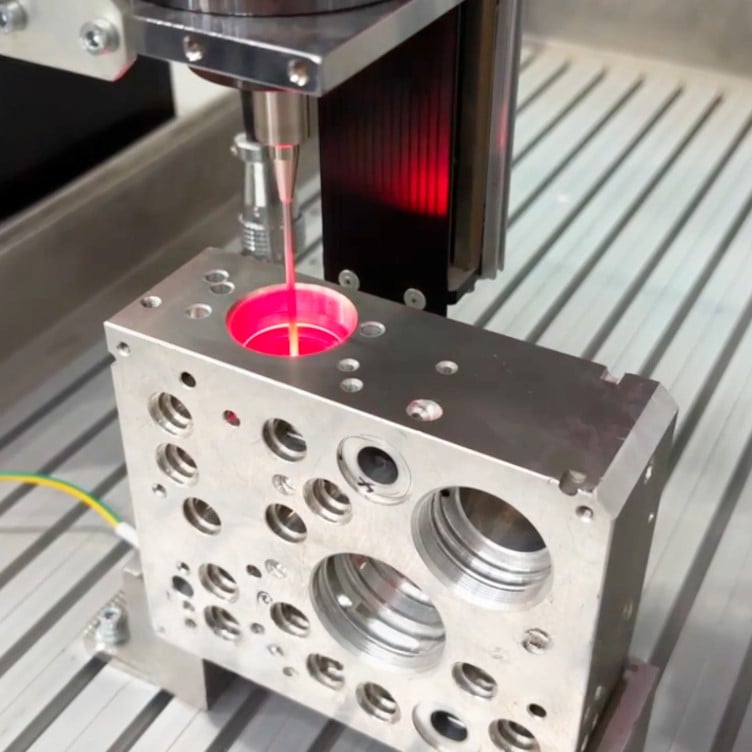

Высокая точность на высокой скорости: высокоскоростная вращающаяся лазерная линза (12 000 об/мин) обеспечивает точное обнаружение мелких дефектов даже в узких отверстиях диаметром всего φ4 мм.
Высококачественная визуализация: лазерная визуализация заменяет традиционные источники света, обеспечивая четкие и стабильные результаты с минимальными помехами.
Гибкие применения:
Поддерживает зонды, устанавливаемые на роботах, и интеграцию в обрабатывающие центры.
Обнаруживает различные компоненты, включая корпуса клапанов, блоки цилиндров, гильзы, статоры электродвигателей, корпуса и многое другое.
Индивидуальный дизайн: доступен в нескольких моделях, охватывающих диаметры отверстий от φ4 мм до φ120 мм, с возможностью полной нестандартной настройки.
Почему стоит выбрать эту систему?
Эта система обеспечивает исключительную точность обнаружения дефектов, высокую устойчивость к световым помехам и широкую адаптируемость к различным типам компонентов. Это незаменимое решение для производителей, стремящихся к повышению гарантии качества, сокращению переделов и улучшению эффективности производства.
